Неисправности датчика коленвала

Загорание индикатора ошибок на Ладе

Загорание индикатора ошибок на Ладе может происходить по разным причинам, если проблема кажется серьезной, проводят тщательный осмотр. Когда поломка несложная, водители попытаются решить ее с помощью нескольких действий. Если же чек на Калине продолжает гореть, обращаются за профессиональной помощью на СТО.

ЭБУ автомобиля

ЭБУ автомобиля хранит широкий набор предупреждений, которые помогут быстро выявить ошибки.

Почему горит чек на Лада Калина 8 или 16 клапанов

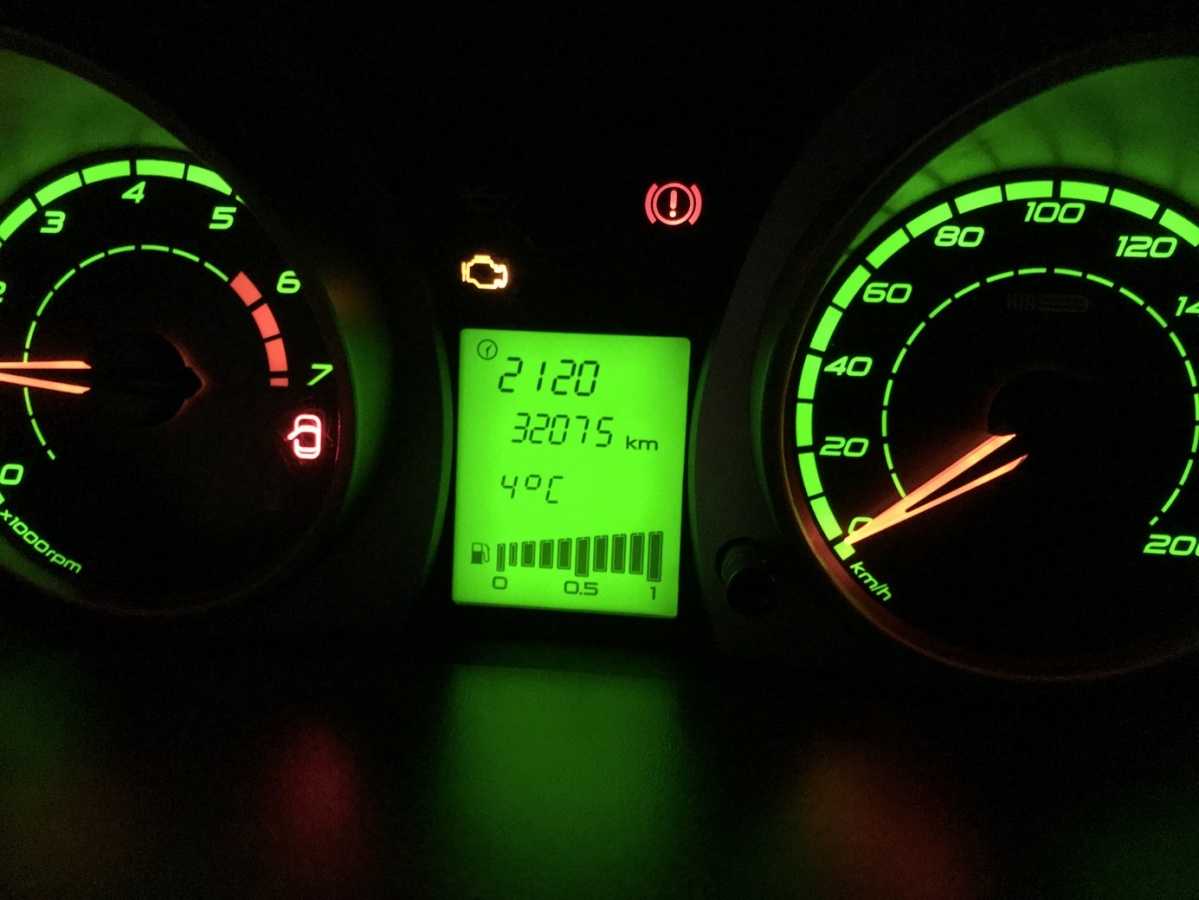

Загорание контрольной лампы двигателя на приборной панели Лады Калина — частое явление. Причин для этого оповещения может быть много, и большинство владельцев автомобилей уже знают о них. Для выявления источника неполадки можно воспользоваться диагностикой в сервисном центре. Также можно выявить проблему самостоятельно.

Проблемы с нейтрализатором

Если горит чек на Калине 8 клапанов, причины могут быть следующими:

• Связанные с катализатором
• С плохим качеством горючего
• С неисправными свечами зажигания
• С неисправной катушкой зажигания

Внимание! Если на Калине универсал загорелся чек, проводят полную диагностику системы и ремонт механизмов. Это необходимо, чтобы незначительные неисправности не привели к более серьезным поломкам.

Катализатор

Причиной появления чека на панели приборов Калины могут быть нейтрализаторы выхлопных газов. Основными признаками неисправности катализатора являются:

• Невысокая производительность двигателя
• Неустойчивый холостой ход
• Повышенное содержание вредных веществ в газах

В этом случае горит чек на приборной панели Калины, а машина дергается. Рекомендуется не эксплуатировать автомобиль, чтобы не вызвать отказ двигателя.

Плохое горючее

Если двигатель Калины работает нормально, но лампочка все равно горит, самое время проверить качество используемого топлива. После заправки в незнакомом месте у водителя обычно нет уверенности в составе горючего. Если оно низкосортное, то это может легко объяснить причину срабатывания системы предупреждения. Простым решением будет замена на более качественное топливо. Если проблему не устранить, загорается предупреждающий чек, и Калина глохнет.

Свечи зажигания

Если мигает чек и троит двигатель Калины, причиной могут быть неисправные свечи. Устаревшие элементы могут продлить срок эксплуатации автомобиля, однако его производительность будет низкой. Средний срок службы этих компонентов составляет 30 тыс. км, он может меняться в зависимости от таких факторов, как стиль вождения, характер езды и количество приборов

Катушка зажигания

При длительной эксплуатации накапливается пыль и нагар, в результате пробивает контакт, искра не поступает в топливную систему своевременно. Когда у Лады Калины троит двигатель, и горит чек, причины часто состоят в перегоревшей обмотке катушек или в замыкании клемм.

Чтобы исправить ситуацию, зачищают места соединений и меняют неисправные элементы

Низкий уровень горючего

Как избавиться от ошибки Check Engine на Ладе Калина

Ошибка Check Engine на Ладе Калина может возникнуть из-за различных причин. Для устранения неисправности можно выполнить следующие шаги:

Пустой бензобак

Если на приборной панели загорается ошибка Check Engine, возможно, причиной может быть пустой бензобак. Для устранения этой проблемы рекомендуется долить топливо, а затем проверить, не загорается ли ошибка после этого.

Уровень смазки

Также стоит проверить уровень смазки. Для этого можно воспользоваться щупом, опустив его в масляный бак и определив количество масла. Если уровень смазки недостаточен, следует долить масло до среднего уровня.

Датчик кислорода

Электронный блок управления (ЭБУ) использует датчик кислорода для определения концентрации кислорода в отработавших газах. Для проверки работы датчика кислорода можно воспользоваться тестером и проверить пять вероятных виновников проблемы.

Проводка

Если ошибка Check Engine вызвана поврежденными электрокабелями, стоит проверить проводку на предмет повреждений. При необходимости менять поврежденные участки проводки и перегоревшие клеммы.

Высокие обороты двигателя

Если на Ладе Калина чек появляется из-за слишком высоких оборотов двигателя, это может привести к накоплению слишком много выхлопных газов. Подобные проблемы с оборотами могут повлечь за собой неисправности цилиндров.

Диагностика и ремонт

Если неисправность не удается устранить самостоятельно, рекомендуется обратиться к специалистам для проведения диагностики и, при необходимости, провести ремонт на СТО. Регулярная проверка и обслуживание автомобиля помогут избежать серьезных проблем.

Не допускается игнорировать ошибки Check Engine на Ладе Калина, так как они могут привести к серьезным поломкам и сбоям в работе двигателя. Следует следить за регулярным обслуживанием и оперативно реагировать на появление ошибок.

Как правило, предупреждающий индикатор загорается, если существует риск нанесения вреда катализатору.

Это означает, что топливо в конкретном цилиндре сгорает не полностью, поэтому оно попадает в выхлопную систему. Следовательно, частицы горючего будут сгорать вблизи каталитического нейтрализатора из-за его высокой температуры. Вредные вещества, попадая на него, выводят из строя всю систему.

Кроме того, если моргает чек на Калине 8 клапанов, это может быть результатом неисправности некоторых датчиков ЭБУ. Обычно это свидетельствует либо о проблемах с блоком управления двигателем, либо об угрозе повреждения катализатора из-за отказа ДВС.

Если возникли пропуски зажигания, следует начать с проверки катушек и свечей. Наиболее частой причиной считается износ или загрязнение элементов системы зажигания и проводов.

Обратите внимание! Свеча может со временем износиться, или ее изоляция может быть повреждена и разрушена, что приводит либо к слабой искре, либо к ее полному отсутствию. Для точного определения источника осечек необходима поэтапная диагностика.

Что делать, если на Калине загорелся значок двигателя

Когда возникают первые проблемы, систему можно просканировать с помощью сканера или программного обеспечения для смартфона. Самодиагностика поможет определить и сбросить ошибку чек на Калине. Если диагностических приборов нет, выполняют следующие действия, чтобы устранить неисправность:

Как убрать чек на Калине самостоятельно

Если индикатор ошибок на автомобиле продолжает гореть после проведения технического осмотра и ремонта, производят очистку памяти ЭБУ.

При помощи сканера или ПО для смартфона можно быстро определить любые потенциальные проблемы

Если у водителя нет дополнительного оборудования, удалить чек на Калине можно, выполнив отсоединения клемм аккумулятора на десять минут. Иногда этот шаг может не потребоваться, однако лучше все равно его выполнить. Не стоит ждать дольше этого времени – процесс либо сработает, либо нет.

Заключение

Чек на Калине предупреждает водителя о возникновении неисправности в одной из систем, смежной с моторной частью. Поломка может произойти как незначительная, так и серьезная, например, в катализаторе или в двигателе. В любом случае автомеханики рекомендуют незамедлительно произвести диагностику систем и отремонтировать неисправный узел.

Если у вас троит машина или обороты странно ведут себя на нейтралке – самой вероятной (и дешевой с точки зрения ремонта) поломкой будут проблемы со стороны датчика холостого хода. На самом деле это – не датчик, а регулятор, но многие подцепили неправильное название – ДХХ – поэтому ниже мы будем называть его и так, и так.

Датчик холостого хода – что это такое и зачем он нужен

Признаки неисправностей ДХХ

Причины неисправностей датчика

Диагностика датчика холостого хода

Ошибки новичков в ремонте

Где находится датчик холостого хода в автомобиле

Датчик холостого хода обычно устанавливается в системе впуска, непосредственно после воздушного фильтра. Таким образом, он контролирует количество воздуха, поступающего в двигатель, когда дроссельная заслонка закрыта.

Как определить, неисправен датчик холостого хода или нет

Если датчик холостого хода неисправен, автомобиль может иметь проблемы с холостыми оборотами, неустойчивым холостым ходом или даже выключаться при остановке. Для диагностики датчика можно воспользоваться специализированным оборудованием или обратиться к специалисту.

Как проверить датчик холостого хода

Для проверки работы датчика холостого хода можно использовать мультиметр для измерения напряжения на выходных контактах датчика. Проверка проводится при включенном зажигании автомобиля. Если значения напряжения не соответствуют стандартам, то датчик вероятнее всего поврежден и требует замены.

Как выполнить ремонт датчика холостого хода самостоятельно

Если вы обнаружили неисправности в работе датчика холостого хода, то для его замены вам понадобится базовый набор инструментов и замена может быть выполнена самостоятельно. Не забудьте перед заменой отключить отрицательную клемму аккумулятора и следовать инструкциям в сервисном руководстве по вашему автомобилю.

Таблица: показания мультиметра для проверки датчика холостого хода

В большинстве авто сейчас стоят ступенчатые РХХ, поэтому проблем с покупкой нового (для замены) быть не должно. Но если вы все же сомневаетесь, то достаньте регулятор холостого хода и посмотрите, сколько у него контактов. Если 2 – то соленоидный, если 3 – то роторный, если 4 – то ступенчатый.

Где находится ДХХ

Где стоит регулятор холостого хода? Он расположен на двигателе, около впускного коллектора, над дроссельной заслонкой:

Обычно крепится двумя винтами, которые без проблем откручиваются – если что-то закорело, можно использовать ВД-40.

Признаки неисправностей ДХХ

Все признаки неисправности регулятора холостого хода так или иначе связаны с поведением двигателя:

Причины неисправностей датчика

Поскольку регулятор холостого хода – вещь довольно простая, у него может быть всего 5 видов неисправностей:

Диагностика датчика холостого хода

Будем честны, самый простой способ диагностики – замена регулятора холостого хода на новый (вместе с уплотнительным кольцом). Проблема исчезла – отлично, не исчезла – ищем дальше.

Почему это – самый простой способ? Потому что датчик холостого хода: а) стоит около 600 рублей; б) не разбирается.

Но если у вас нет возможности купить новый регулятор холостого хода сейчас, вы можете сделать следующее:

Ремонт ДХХ

В общем-то, есть всего 2 способа ремонта регулятора холостого хода: прочистка или замена. Прочистить можно байпасный канал и иглу, если это не помогло – меняйте.

Простой китайский датчик холостого хода стоит около 600 рублей, и за эти деньги вы или исправите проблему, либо узнаете, что проблема не в РХХ – что, в общем-то, дешево как для ремонта, так и для диагностики.

Ошибки новичков в ремонте

Чаще всего новички совершают следующие ошибки:

FAQ

После того, как вы установите новый РХХ, вам нужно будет откалибровать его.

Свеча зажигания — это электротехническое устройство, предназначенное для создания искры, воспламеняющей топливно-воздушную смесь в цилиндре. Свеча состоит из центрального электрода, изолятора и корпуса, имеющего крайний электрод. В момент зажигания высоковольтный импульс тока передается на центральный электрод и создает искру.

Слабая искра в свечах – причины и что делать

Как усилить искру в свечах

Диагностика свечей зажигания

Профилактика свечей зажигания

Слабая искра может быть вызвана целым рядом причин: плохое состояние свечей зажигания; неправильный зазор между электродами; проблемы с электропроводкой; проблемы с проводами высокого напряжения; слабая батарея или проблемы с зарядкой; проблемы с катушкой зажигания.

В этой статье мы разберем связанные с темой вопросы, проблемы и пути их решения.

Слабая искра в свечах – причины и что делать

Слабая искра на свечах может иметь несколько причин:

Износ свечных электродов

Со временем электроды свечи могут изнашиваться и терять свои электрические свойства, что приводит к слабой искре. В этом случае рекомендуется заменить свечи на новые.

Коррозия электродов

Если свечи подверглись воздействию влаги или другим агрессивным средам, их электроды могут покрыться слоем коррозии, что препятствует нормальному проведению электрического тока. В этом случае необходимо очистить электроды от коррозии или заменить свечи.

Плохое качество бензина

Низкое качество топлива может вызвать нагар на электродах свечи, что затрудняет образование нормальной искры. Рекомендуется использовать качественное топливо или регулярно добавлять специальные присадки для очистки свечей.

Плохое подключение или неправильная регулировка зажигания

Неправильная установка свечей, повреждение проводов или неправильная настройка системы зажигания могут привести к слабой искре. В этом случае необходимо проверить и, при необходимости, настроить систему зажигания.

Чтобы исправить проблему со слабой искрой в свечах, можно выполнить следующие действия:

Если проблему не удается решить самостоятельно, то рекомендуется обратиться к специалистам в автосервисе для диагностики и ремонта.

Как усилить искру в свечах

Если у вас возникла проблема со слабой искрой на свечах зажигания и вы хотите усилить ее, то вот несколько рекомендаций:

Если все вышеперечисленные шаги не помогли усилить искру, то можно воспользоваться усилителем искры.

Усилители искры устанавливаются на провода зажигания и помогают создавать более сильное и стабильное зажигание. Если вы сомневаетесь в своих навыках, то лучше доверьтесь опыту специалиста в автосервисе для правильной установки усилителя искры.

Важно отметить, что самостоятельные модификации системы зажигания могут повлечь за собой повреждение мотора или других компонентов автомобиля. Поэтому, если у вас отсутствует достаточный опыт или навыки, то лучше обратитесь к квалифицированному специалисту в автосервисе.

Диагностика свечей зажигания

Диагностикой свечей зажигания называется процесс проверки состояния и работоспособности свечей для определения, нуждаются ли они в замене или есть другие проблемы, связанные с зажиганием. Вот несколько шагов, чтобы продиагностировать свечи зажигания:

Диагностика свечей зажигания на карбюраторном и инжекторном двигателях имеет некоторые различия, связанные с различиями в конструкции и работе этих систем. Вот некоторые основные различия в диагностике свечей на карбюраторном и инжекторном моторах:

Замена свечей зажигания

Замена свечей зажигания — это регулярное ТО и проводить его необходимо в соответствии с руководством производителя. Вот примерный алгоритм замены свечей зажигания:

Важно следовать руководству, т.к. в разных моделях процесс может отличаться. Если у вас отсутствуют навыки или опыт, то обратитесь в сервисный центр.

Профилактика свечей зажигания

Профилактические мероприятия по поддержанию свечей зажигания в работоспособном состоянии играют важную роль в оптимальной работе двигателя. Рассмотрим ряд рекомендаций по профилактике свечей:

Если вы замечаете любые признаки неисправности свечей, то обратитесь к специалисту для их диагностики и замены при необходимости.

Некоторые из распространенных вопросов, связанных с эксплуатацией свечей, и ответы на них:

Замена свечей производится в соответствии с регламентом изготовителя автомобиля. Как правило это каждые от 30 до 50 тыс.км. пробега или через 2-4 г.

Признаками неисправностей свечей зажигания являются:

Для уточнения обратитесь к специалисту и проведите диагностику.

Межэлектродный зазор на свечах зажигания проверяется специальным щупом, который идет в комплекте с набором инструментов. Проверьте рекомендуемые значения зазора в руководстве и отрегулируйте его с помощью щупа.

Да, в некоторых случаях возможна очистка свечей. Для этого воспользуйтесь специальными средствами или просто протрите их мягкой щеткой, тряпкой. Однако, при сильном загрязнении или повреждении их лучше заменить.

Причиной нагара на свечах может быть:

Регулярное обслуживание и использование высококачественного топлива могут помочь снизить риск нагара.

Да, самостоятельная замена свечей зажигания возможна, если у вас есть опыт и необходимые инструменты. Но, если у вас отсутствуют необходимые навыки и опыт, то лучше обратитесь в сервисный центр.

Свечи зажигания – это маленькие, но важные детали мотора.

Соблюдение правил эксплуатации и своевременное ТО продлят срок службы свечей и автомобиля в целом.

Какие? На неисправности датчика коленвала указывает двигатель, который не хочет заводиться вообще или в мороз, а также если глохнет «на горячую». Вывести устройство из строя может обрыв провода, повреждение обмотки или диска синхронизации.

Что делать? Работу ДПКВ проверяют мультиметром, осциллографом или тестером. Самый простой метод – замерить внутреннее сопротивление датчика с помощью авометра. Он в считанные секунды подскажет, исправен ли датчик коленвала.

В этой статье:

Расположение датчика положения коленвала

Датчик положения коленчатого вала (ДПКВ) выполняет одну и ту же роль в разных автомобилях. Однако при этом устройство может располагаться в разных частях автомобиля в зависимости от марки, модели и вида двигателя машины.

Расположение датчика положения коленвала

Чтобы знать, как определить неисправность датчика коленвала, и своевременно осуществить ремонт, рассмотрим примеры расположения устройства на нескольких популярных в РФ моделях.

На отечественных ВАЗ 2110/2111/2112 с инжекторными двигателями датчик коленчатого вала находится на масляном насосе, расположенном у шкива генератора. С помощью ремня осуществляется механическая связь генератора и коленвала.

Корейские Daewoo Nexia комплектуются разными видами двигателей; в зависимости от установленного мотора ДПКВ может находиться в разных местах. В машинах на F16MF датчик расположен на заднем конце самого коленвала, напротив зубчатого счетного кольца. На силовых приводах A15MF, A15SMS и G15MF устройство установлено на шкиве генератора, также напротив задающего диска.

Вне зависимости от объема двигателя известных Renault Logan (1,4 или 1,6 л) ДПКВ располагается в области блока цилиндров. Чтобы устранить неисправности датчика положения коленвала или заменить деталь, требуется сначала снять шланг воздушного фильтра. Электронный узел прикреплен на пластину с двумя монтажными отверстиями, которую нетрудно увидеть после демонтажа шланга.

В другом месте электронный датчик находится у автомобилей Hyundai Sonata. Устройство установлено под пластиковой крышкой ремня ГРМ, в районе балансировочного вала. Опознать датчик можно по фишке проводов питания, разъем подключен к корпусу клапанной крышки ДВС.

Практически у всех машин датчик располагается рядом с самим коленвалом и/или в области блока цилиндров. Найти ДПКВ можно по проводке, подключенной в разъем питания устройства. Однако если обнаружить датчик на своем автомобиле не удается, следует изучить техническую документацию на машину. Еще можно поискать информацию в Интернете, например на форумах водителей той же марки авто.

Принцип работы датчика положения коленвала

Основная задача датчика — контролировать работу системы впрыска топлива и системы зажигания. Синхронизация их действий происходит за счет того, что устройство постоянно фиксирует, в каком положении (под каким углом) находится коленчатый вал. Информация передается на блок управления двигателя (ЭБУ ДВС), который подает сигнал топливным форсункам и зажиганию.

При неисправностях датчика коленвала самым распространенным симптомом является отказ двигателя запускаться. Чаще всего неполадка возникает из-за повреждения провода питания, что делает работу устройства нестабильной.

Принцип работы датчика положения коленвала

Независимо от типа двигателя, работа датчика заключается в том, чтобы следить за движением зубчатого венца коленчатого вала, а именно за отсутствующими зубцами (одного или двух, в зависимости от конструкции). ДПКВ отслеживает перемещение металлических зубов, расположенных по периметру диска, по магнитному полю и фиксирует их пропуск, прерывающий электрический сигнал.

Эту информацию считывает ЭБУ, который «понимает», что коленвал пришел в определенное положение, и дает команду устройствам систем зажигания и непосредственного впрыска топлива.

Магнитное поле, по которому магнитно-индукционный электронный датчик считывает информацию о положении коленвала, создается намагниченным сердечником с катушкой из медной проволоки. Когда металлические зубья синхронизирующего диска присутствуют в поле, ДПКВ имеет электрический заряд. Когда из-за отсутствия зубцов в поле электрический ток прерывается, это и служит сигналом блоку управления двигателем о конкретном положении коленвала.

Такой принцип работы устройства основан на эффекте Холла. Свойства магнитного поля меняются из-за вращения диска синхронизации и отсутствия определенных металлических элементов (в данном случае — зубцов). Соответственно, появляется разность потенциалов, и напряжение электромагнита меняется. При различных неисправностях датчика коленвала ЭБУ перестает корректно воспринимать сигнал, подаваемый устройством.

Помимо магнитно-индукционных датчиков, встречаются оптические, хотя их используют гораздо реже. Их работа также основана на контроле за перемещением зубцов диска синхронизации. Эти ДПКВ обладают источниками света (светодиодами) и фотоэлектрическими элементами. Последние фиксируют момент, когда излученный свет пропал на большее время, и преобразовывают эту информацию в электрический сигнал, подаваемый на блок управления.

Основной функцией датчика, помимо контроля за положением коленчатого вала, является определение частоты вращения узла.

Признаки неисправности датчика коленвала

При неполадках в работе датчика положения коленвала могут возникнуть следующие симптомы неисправности:

Мотор не заводится

Двигатель не запустится, если датчик полностью выйдет из строя. При повороте ключа и попытке завести мотор может начать гудеть бензонасос, а стартер будет вхолостую крутить двигатель. В таком случае почти всегда проблема заключается именно в неполадках ДПКВ.

Так как электронный блок управления не получает никакую информацию от датчика, зажигание и впрыск топлива осуществиться не могут — ЭБУ не «знает», в какой момент и в каком цилиндре это нужно делать. При возникновении похожего симптома следует в первую очередь проверить датчик коленвала, определить, какие неисправности влекут за собой эти последствия, и далее провести ремонт или замену устройства на исправное.

Признаки неисправности датчика коленвала

Автомобиль неожиданно глохнет при работающем двигателе

Мотор может внезапно заглохнуть при достижении им определенной температуры. Это происходит вне зависимости от того, стоит машина или едет. Если подождать, когда двигатель остынет, а затем еще раз завести, то через некоторое время он снова нагреется и самовольно отключится.

В таком случае стоит проверить целостность медной катушки ДПКВ — обмотка может треснуть, расширившись от теплового воздействия.

Двигатель не заводится на морозе

При сломанном датчике положения коленвала появляется такой признак неисправности электронного устройства, что мотор не только не заводится, но и не пытается это сделать. Как и в предыдущем случае, дело может быть в треснувшей обмотке. Разница в том, что повреждение возникает не из-за тепла, а «на холодную», хотя на практике это встречается реже.

Неустойчивая работа мотора

Может проявляться по-разному. Например, при зажигании возникают хлопки в ресивер или выхлопную систему, заметно снижается мощность двигателя, зажигание происходит менее эффективно, либо наблюдаются несколько подобных симптомов одновременно. Это часто сигнализирует о выходе из строя именно датчика коленвала. Причина неполадки состоит в загрязнении устройства: на него попало масло или металлическая стружка.

Дело в том, что инородные вещества, особенно магнитная стружка, способны изменить характеристики чувствительного датчика. Устройство выполняет свои задачи некорректно и неэффективно, и потому возникают сбои в работе ДВС. Неисправность возможно обнаружить визуально или при помощи простой диагностики — в зависимости от расположения датчика.

Кроме того, обмотка может треснуть из-за вибрационной нагрузки. Трещины иногда возникают и в корпусе устройства, в таком случае в него легко попадает вода (например, при движении по мокрой дороге). Увидеть такие повреждения не получится, требуется компьютерная диагностика. Еще более простым выходом является замена ДПКВ на новый рабочий.

Помимо самого датчика выйти из строя может его разъем или провода питания. Стоит отметить, что описанные симптомы неисправности ДПКВ считаются самыми распространенными и могут сигнализировать о сбоях другой электроники автомобиля.

На самом деле датчик коленвала — надежная деталь и выходит из строя нечасто. Лучше всего провести общую диагностику и обследовать и другие датчики автомобиля.

Причины неисправности датчика коленвала

Причины неисправности датчика коленвала

Существует ряд наиболее распространенных причин, по которым ДПКВ может выйти из строя.

Ремонт электронного устройства обычно не выполняют, поскольку в большинстве случаев запаянный корпус разобрать нельзя. Если из строя выйдет обмотка или сердечник, заменить детали будет невозможно. В случае повреждения ДПКВ проще демонтировать, утилизировать и заменить исправным. Новое устройство стоит недорого, а в автомагазинах можно найти разнообразные модели для многих марок авто.

Товары из категории

Перейти в каталог

Определение неисправности датчика коленвала

Существует несколько способов первичной диагностики датчика коленвала, и сделать это будет нетрудно для любого автовладельца. Поскольку на большинство современных машин ставят магнитно-индукционные ДПКВ, рассмотрим, как водитель может самостоятельно проверить работоспособность устройства этого типа.

Определение неисправности датчика коленвала

Осуществить проверку можно с помощью омметра, осциллографа, а также замерив индуктивность катушки датчика. Перед диагностикой необходимо установить зазор между сердечником и синхронизирующим диском, чтобы расстояние не выходило за пределы нормы. Для этого надо изучить техническую документацию, чаще всего ширина зазора составляет 0,5–1,5 мм, но может отличаться у разных моделей.

Диагностику выполняют при помощи мультиметра (измеряют сопротивление катушки электромагнита), тестера (узнают значение индуктивности, а также сопротивления изоляции) или осциллографа. Проще и доступнее для водителя будет использовать мультиметр/омметр, чтобы проверить сопротивление. На приборе нужно включить режим измерения сопротивления (обозначается символом Ω).

Большинство современных ДПКВ имеют величину внутреннего сопротивления от 500 до 700 Ом, значение следует уточнить в документации на датчик. Еще можно измерить изоляцию проводов питания, это значение не должно быть меньше 0,5 МОм.

Чтобы установить наличие неисправностей в цепи датчика положения коленвала, при наличии подходящих приборов измеряют индуктивность катушки. Для этого понадобится тестер с функцией мегаомметра, вольтметр, LCR-метр и сетевой трансформатор. У исправного датчика значение индуктивности катушки чаще всего равняется 200–400 мГн, величина зависит от конкретной модели устройства.

Если измерительные приборы показывают значительно более низкое (либо, в редких случаях, высокое) число, то с большой долей вероятности ДПКВ неисправен. Далее выполняют дополнительные проверки, чтобы убедиться в неработоспособности устройства (или обратном) и найти причину неполадки.

Наиболее трудный способ проверки датчика, требующий наличия специального оборудования, но при этом самый надежный и информативный, — проверка электронным осциллографом. Для этого нужно завести двигатель машины, подключить щупы прибора к выводам ДПКВ и запустить программу, с помощью которой снимают осциллограмму. Полученный рисунок многое скажет о работоспособности датчика коленвала и о том, есть ли какие-либо нарушения его работы.

Еще можно снять ДПКВ с посадочного места, подключить щупы, приложить к катушке какой-нибудь металлический предмет (ножницы, отвертку или что-то подобное, что будет под рукой) и перемещать его в разные стороны корпуса. Исправный датчик будет реагировать на движения, что видно по рисунку осциллограммы.

Существуют специальные сканеры, с помощью которых можно получить данные об ошибках, зафиксированных ЭБУ. Информация, содержащаяся в памяти блока управления, расскажет о наличии сбоев ДПКВ и других элементах двигателя.
