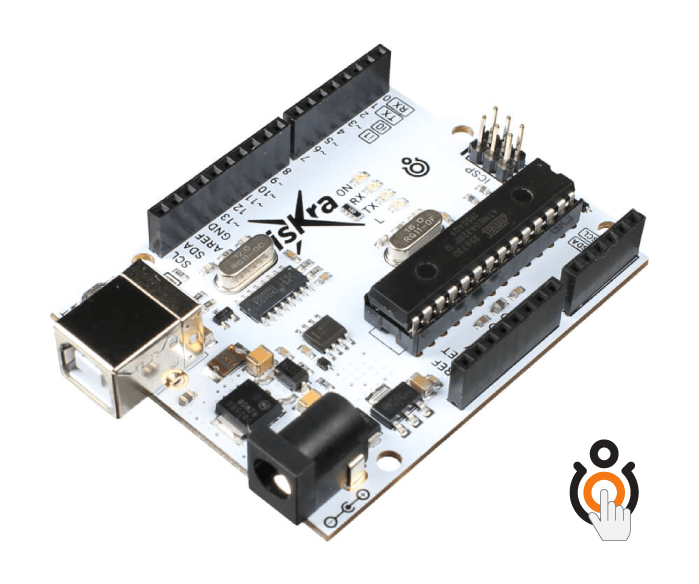

Iskra Uno — эквивалент итальянской флагманской платформы Arduino Uno для разработки на языке программирования С++.

Iskra Uno выполнена на микроконтроллере ATmega328P с тактовой частотой 16 МГц. На плате предусмотрены 20 портов входа-выхода для подключения внешних устройств, например плат расширения или датчиков.

Подключение и настройка

Подключите плату к компьютеру по USB. Для коммуникации используйте кабель USB (A — B).

Шаг 2

Установите и настройте интегрированную среду разработки Arduino IDE.

Что-то пошло не так?

В качестве примера повторим первый эксперимент Маячок из набора Матрёшка Z. На плате уже есть встроенный пользовательский светодиод L, подключенный к 13 пину микроконтроллера.

setup
// Устанавливаем пин светодиода в режим выхода.
// Используем определение LED\_BUILTIN,
// которое содержит в себе пин светодиода pinModeLED\_BUILTIN OUTPUT

loop
// Включаем светодиод digitalWriteLED\_BUILTIN HIGH
// Ждём пол секунды delay
// Выключаем светодиод digitalWriteLED\_BUILTIN LOW
// Ждём пол секунды delay

После загрузки программы встроенный светодиод L начнёт мигать раз в секунду.

Это значит, всё получилось, и можно смело переходить к другим экспериментам на Uno.

Микроконтроллер ATmega328P

Сердцем платформы Iskra Uno является 8-битный микроконтроллер фирмы Microchip — ATmega328P на архитектуре AVR с тактовой частотой 16 МГц. Контроллер обладает тремя видами памяти:

USB-UART CH340

Микроконтроллер ATmega328P не содержит USB интерфейса, поэтому для прошивки и коммуникации с ПК на плате присутствует USB-UART преобразователь CH340G. При подключении к ПК, Uno определяется как виртуальный COM-порт.

Если плата не определяется компьютером, установите драйвер на чип USB-UART CH340G.

Микроконтроллер ATmega328P общается с ПК через преобразователь CH340G по интерфейсу UART используя сигналы RX и TX, которые параллельно выведены на контакты 0 и 1 платы Iskra Uno. Во время прошивки и отладки программы, не используйте эти пины в своём проекте.

Светодиодная индикация

Порт USB Type-B

Разъём USB Type-B предназначен для прошивки и питания платформы Arduino. Для подключения к ПК понадобится кабель USB (A — B).

Разъём питания DC

Коннектор DC Barrel Jack для подключения внешнего источника напряжения в диапазоне от 7 до 12 вольт.

Понижающий регулятор 5V

Понижающий линейный преобразователь MC7805BDTRKG обеспечивает питание микроконтроллера и другой логики платы при подключении питания через разъём питания DC или пин Vin. Диапазон входного напряжения от 7 до 12 вольт. Выходное напряжение 5 В с максимальным выходным током 1 А.

Понижающий регулятор 3V3

Понижающий линейный преобразователь MC33275ST-3.3T3G обеспечивает напряжение на пине 3V3. Регулятор принимает входное питание от линии 5 вольт и выдаёт напряжение 3,3 В с максимальным выходным током 300 мА.

Кнопка сброса

Кнопка предназначена для ручного сброса прошивки — аналог кнопки RESET обычного компьютера.

ICSP-разъём ATmega328P

ICSP-разъём выполняет две полезные функции:

1. Программирование микроконтроллера ATmega328P.
2. Подключение внешних устройств через SPI интерфейс.

ICSP-разъём ATmega16U2

ICSP-разъём предназначен для программирования микроконтроллера ATmega16U2.

Распиновка

Пины питания

Характеристики

Железки набора аккуратно упакованы в красочную коробку, которую не стыдно держать в руках. Мы включили туда всё необходимое для комфортного старта. Для пары экспериментов с автономным питанием вам понадобятся 6 пальчиковых батареек АА.
